シグナルコンディショナ

AR-60TC24シリーズCAN 出力 24ch 温度アンプ

AR-60TC24

電源を投入すると自走しながら24chの温度データをCAN(Controller Area Network)で出力します。多ch・高速(周波数帯域100Hz)・高精度で熱電対による温度計測を行うためのユニットです。

  • Kタイプ、Tタイプ、またはJタイプの熱電対入力
  • 同一CANバス上で、複数台使用可能
  • 光絶縁入力

CU-TC16CAN 出力 16ch 温度アンプ

CU-TC16

最大10Hzで温度計測を行う16ch熱電対アンプユニットです。CAN(Controller Area Network)で計測信号を出力します。

  • チャネル毎K、 J、 T、 E、 N、 R、 S、 Bタイプ熱電対入力設定可能
  • 絶縁差動入力
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

CU-TC4-KCAN 出力 4ch 温度アンプ

CU-TC4-K

高精度・高速(出力周期10ms~)で温度計測を行う4ch Kタイプ熱電対アンプユニットです。CAN(Controller Area Network)で計測信号を出力します。

  • 熱電対コネクタタイプ
  • 光絶縁入力、ローパスフィルタ内蔵、高精度計測
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

CU-IS4CAN 出力 4ch 絶縁アンプ

CU-IS4

4chの絶縁アンプユニットです。CAN(Controller Area Network)で計測信号を出力します。オプション減衰ユニットとの組み合わせで最大1000Vの高電圧計測も可能です。

  • チャネル毎入力レンジ、±1、 2、 5、 10 V設定可能
  • オプション1/100(±100V入力)、 1/1000(±1000V入力)の2種類の減衰ユニットを用意
  • フィルタPass設定時500Hz周波数特性(4次バターワース)、最速出力周期1ms
  • 不平衡絶縁入力
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

CU-DC1616ch DC電圧入力ユニット

CU-DC16

16chのDC電圧入力ユニットです。CAN(Controller Area Network)で計測信号を出力します。

  • チャネル毎入力レンジ、±1、 2、 5、 10 V設定可能
  • ローパスフィルタ搭載
  • フィルタPass設定時500Hz周波数特性(4次バターワース)、最速出力周期2ms
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

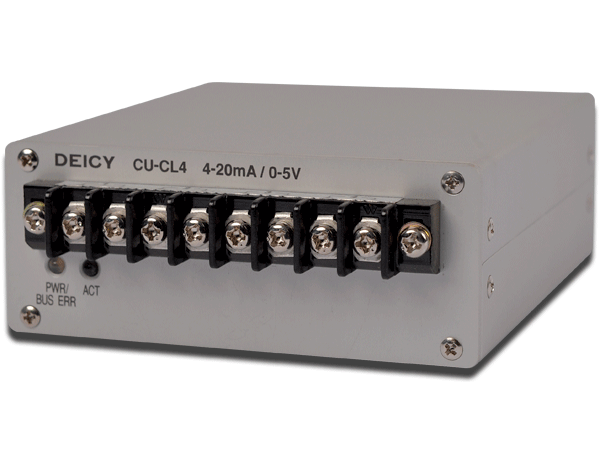

CU-CL4CAN 出力 4ch 4-20mA/0-5V入力アンプ

CU-CL4

4-20mAの出力を持つ計装信号やセンサ信号、あるいは0-5V電圧信号を計測するユニットです。CAN(Controller Area Network)で計測信号を出力します。

  • 絶縁4-20mA入力、絶縁0-5V入力をチャネル毎に設定可能
  • フィルタPass設定時200Hz周波数特性(4次バターワース)、最速出力周期10ms
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

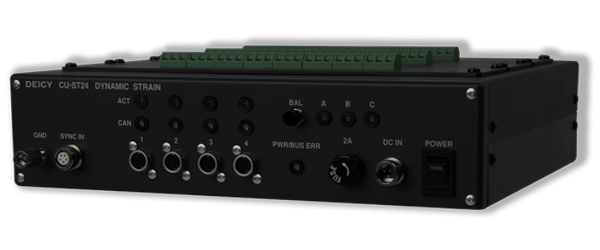

CU-ST24CAN出力24ch動ひずみ/DC電圧入力アンプ

CU-ST24

24chの動ひずみ入力アンプユニットです。CAN(Controller Area Network)で計測信号を出力します。チャネル毎動ひずみ/DC電圧入力の選択ができます。 内部は独立した3系統の8chモジュールから構成されています。

  • チャネル毎、動ひずみ(~±50000 uST)またはDC電圧(~±5 V)入力レンジ設定可能
  • フィルタPass設定時2kHz周波数特性(4次バターワース)、最速出力周期0.4ms
  • ひずみゲージの接続が可能な端子台パネル
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

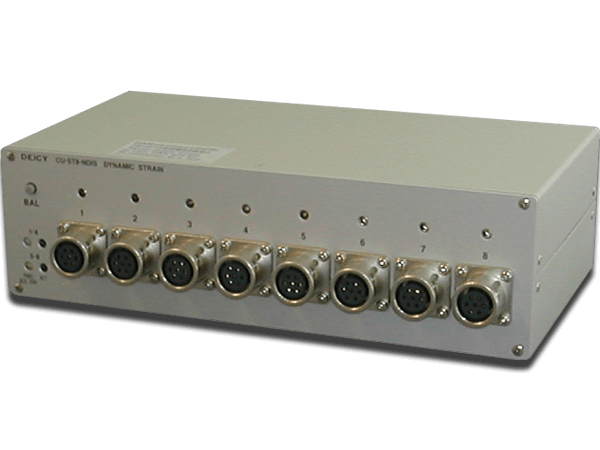

CU-ST8-NDISCAN 出力 8ch動ひずみ/DC電圧入力アンプ

CU-ST8-NDIS

8chの動ひずみ入力アンプユニットです。CAN(Controller Area Network)で計測信号を出力します。チャネル毎動ひずみ/DC電圧入力の選択ができます。 内部は独立した2系統の4chモジュールから構成されています。

  • チャネル毎、動ひずみ(~±50000 uST)またはDC電圧(~±5 V)入力レンジ設定可能
  • フィルタPass設定時2kHz周波数特性(4次バターワース)、最速出力周期0.4ms
  • 入力コネクタは多治見無線電機製7pinレセプタクル
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

CU-ST4CAN 出力 4ch動ひずみ/DC電圧入力アンプ

CU-ST4

4chの動ひずみ入力アンプユニットです。CAN(Controller Area Network)で計測信号を出力します。チャネル毎動ひずみ/DC電圧入力の選択ができます。

  • チャネル毎、動ひずみ(~±50000 uST)またはDC電圧(~±5 V)入力レンジ設定可能
  • リモートセンシング対応
  • フィルタPass設定時2kHz周波数特性(4次バターワース)、最速出力周期0.4ms
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

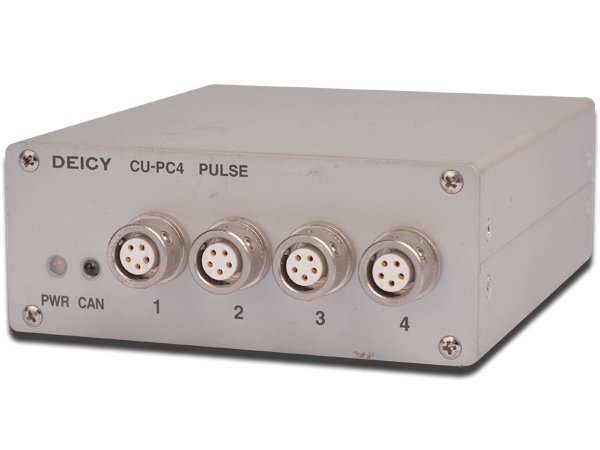

CU-PC4/CU-PC4HDCAN 出力 4ch パルス入力アンプ

CU-PC4/CU-PC4HD

4chのパルス入力から、それぞれ積算カウント、周波数計測を行うユニットです。CAN(Controller Area Network)で計測信号を出力します。CU-PC4HDはCU-PC4を防塵防沫対応筐体としたユニットです。

  • パルス積算、 A/B相パルス積算(2ch使用)、周波数計測モードをチャネル毎に設定可能
  • 最大入力周波数100kHz、最速出力周期5ms
  • 入力分周機能装備
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

CU-MS8CAN 出力 8ch MEMSセンサ/DC電圧入力アンプ

CU-MS8

8chのMEMSセンサまたはDC電圧が入力できるCAN出力アンプユニットです。MEMSセンサへの電圧供給機能を備えておりMEMSセンサが直結できます。

  • MEMSセンサへの電圧供給とバランス機能を搭載
  • 他のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

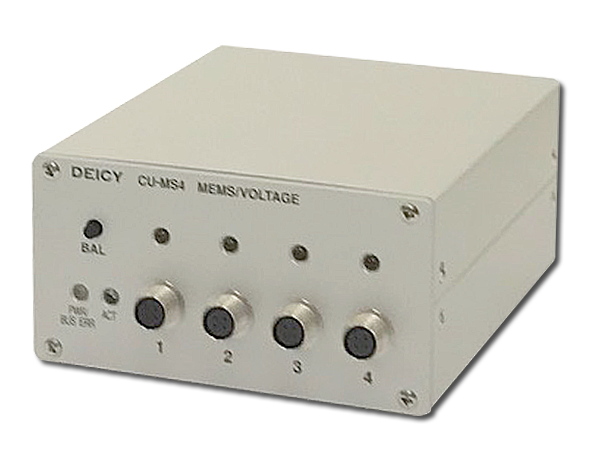

CU-MS4CAN出力4ch MEMSセンサ/DC電圧入力アンプ

CU-MS4

4chのMEMSセンサまたはDC電圧が入力できるCAN出力アンプユニットです。MEMSセンサへの電圧供給機能を備えておりMEMSセンサが直結できます。

  • EMSセンサへの電圧供給とバランス機能を搭載
  • のCUシリーズと組み合わせて、多ch・多用途計測システム構築可能

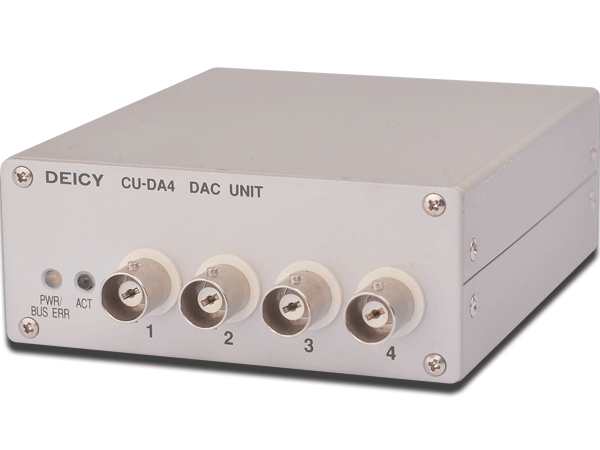

CU-DA44ch DA変換ユニット

CU-DA4

4chのDA変換ユニットです。受信するCANメッセージから分解したディジタル値をDA変換し電圧値として出力します。

  • CANメッセージ着信ごとに設定された相当電圧値を出力
  • チャネル毎出力レンジ、±5または1 - 10 V設定可能
  • DA変換は16ビット、最小変換周期 128μsec × 4 (ボーレート設定1 Mbp時)
